Типы трубопроводных кранов

На трубопроводах любого диаметра используются три типа кранов: задвижка, заслонка и шаровый кран. Задвижка применяется на трубах большого диаметра, заслонка обеспечивает полное перекрытие только при небольшом давлении, а шаровый кран является самым распространенным и универсальным вариантом.

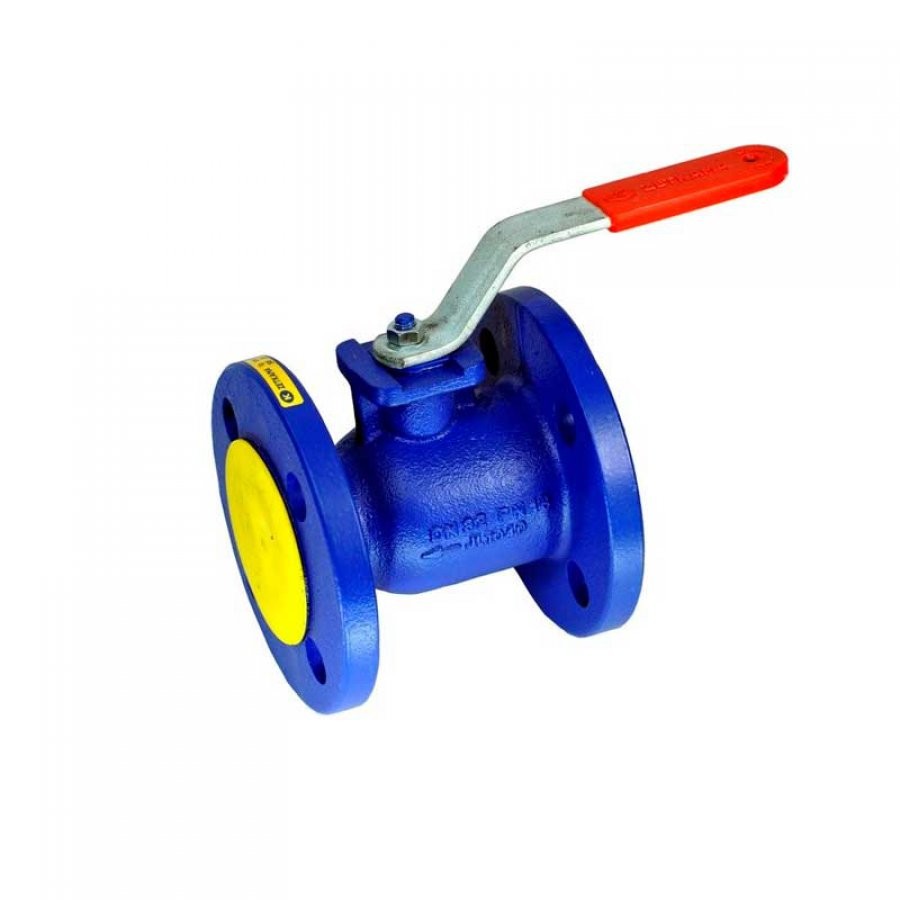

Шаровые краны широко применяются в водо- и газопроводах, а также на промышленных и химических предприятиях. Они имеют шар с цилиндрическим каналом, диаметр которого равен внутреннему просвету трубы. Преимущества шаровых кранов включают их низкую стоимость, простую конструкцию, быстроту открытия/закрытия, а также подход к использованию в малых диаметрах труб. Однако стоит отметить, что при быстром закрытии шаровой кран может создавать гидравлический удар, поэтому они ограничено используются в трубопроводных системах с металлическими трубами, но хорошо подходят для пластиковых труб и широко используются на газовых трубах.

Вентильные краны также широко применяются на трубах малого диаметра в водопроводных сетях. Они отличаются плавным открытием/закрытием без гидравлических ударов. Основным недостатком вентильных кранов является наличие резиновой прокладки, которую потребуется заменять при частом открытии. Они хорошо подходят для металлических трубопроводов с жидкостной средой и обеспечивают хорошую герметичность.

Задвижки также являются разновидностью трубопроводных кранов, применяемых на трубах большого диаметра. Они могут работать при значительном давлении внутри трубопровода и являются самым часто используемым типом кранов на арматуре высокого давления. Задвижки обладают большим ресурсом и изготавливаются с большим запасом прочности. Привод задвижек может быть ручным или механическим.

Заслонки, как и шаровые краны, используются в трубах большого диаметра, где невозможно использовать шаровые краны. Они состоят из плоского диска, который поворачивается на 90 градусов. Заслонки обычно оснащены поворотным механизмом с фиксатором для регулировки. Они имеют более низкий предел рабочего давления по сравнению с задвижками.

Клапаны

Оснащаются затвором, передвигающимся параллельно потоку трубопровода. Роль запорного элемента, как правило, выполняет золотник, устанавливающийся в крайних положениях: «Открыто» и «Закрыто».

Чаще всего клапаны находят применение в трубопроводах, когда нужно предотвратить обратный поток, тем самым стабилизировав рабочее давление. Чаще всего такая необходимость возникает при эксплуатации гидроприводов с замкнутой циркуляцией рабочей жидкости или при одновременном использовании нескольких насосных станций для предотвращения их взаимного влияния.

Обратим внимание, что клапаны не всегда выполняют только запорную функцию. Помимо этого, есть изделия, которые позволяют не только перекрывать, но еще и изменять интенсивность потока, что относится к запорно-регулирующей арматуре.

В общем, каждый тип крана имеет свои особенности и применяется в различных отраслях промышленности в зависимости от требований по давлению, диаметру трубы.
